第一名：儀表板橫梁

制造商：喬治費舍爾鑄造解決方案公司, 瑞士

尺寸（長寬高）：508 mm x 300 mm x 1523 mm
重量：3480 克
合金：AM50

產品描述：高負載部件，在動態負載下也必須提供非常高的剛度，以消除振動，例如在方向盤或抬頭顯示器區域的振動。此外，該組件必須具有高度的變形能力（例如在碰撞行為中）。

設計、鑄造和成型要求：在有限的安裝空間內滿足相應的要求，這意味著必須靈活地設計鑄件中的橫截面。加強筋的設計要滿足應力載荷變化，采用仿真模擬對充型和凝固行為進行持續評估。在鑄件中集成盡可能多的不同功能（附加部件的連接、支架的集成等）。

采用壓鑄方法的原因：由于安裝空間非常有限，壓鑄提供了最優化的利用自由空間的可能性，從而使結構更適合于應力載荷情形。此外，鎂的使用使其有可能在低重量的情況下實現高應力。

獲獎原因：

- 以系統化方法的方式進行開發、設計
- 集成了各種的功能
- 剛度和NVH要求
- 與碰撞相關的部件

第二名：TKS 80臺面

制造商：托倫巴克鎂業有限公司，德國

尺寸（長寬高）：671 mm x 453.90 mm x 20 mm
重量：2260 克
合金：AM60

產品描述：在Frech DAK1600生產單元上生產/大面積薄壁部件（壁厚3mm）的整個表面達到0.5mm的極端平面度要求，并在量產中用21個測量點進行100%檢查。

設計、鑄造和成型要求：非常高的表面要求--完整的可見區域的粉末涂層。

采用壓鑄方法的原因：通過在整個部件上實現所需的0.5毫米的平面度，不再需要復雜的矯直工藝。市場上競爭對手的類似板材都采用了這個矯直工藝，相比之下，精度不如壓鑄板的精度。輕量化--與鋁壓鑄件相比，重量減輕超過1.2千克。

獲獎原因：

- 鑄造狀態下的高質量表面處理
- 對壁厚只有3毫米的大面積薄壁部件，整個表面的平整度要求為0.5毫米

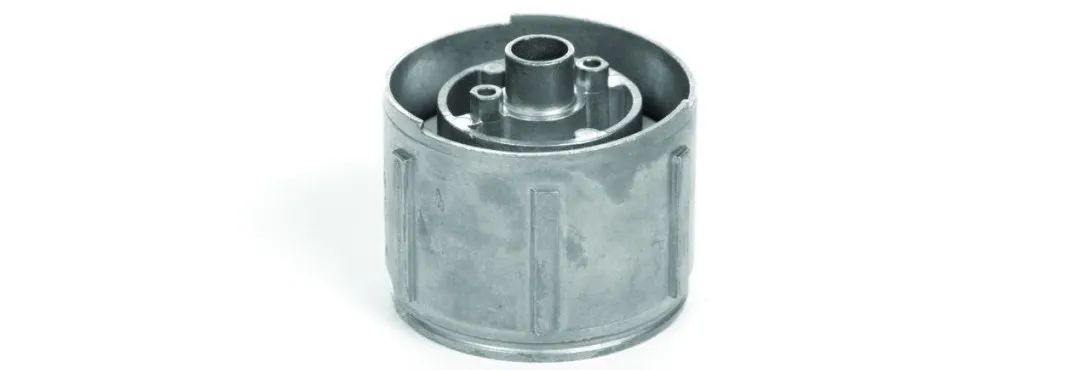

第三名：錐體支架 EE0043-30-2020

制造商：戴納克斯特（德國）有限公司，德國

尺寸（長寬高）：47.5 mm x 47.5 mm x 39 mm
重量：32.05 克
合金：AZ91D

產品描述：該部件被用于餐飲業的咖啡研磨機。咖啡豆是在錐體支架的幫助下研磨的。

設計、鑄造和成型要求：卓越的鑄造質量，內部完全填充，通風，強度，重量。

采用壓鑄方法的原因：替換了一個塑料部件。與塑料工具相比，模具壽命延長了4倍。更高的強度和精度。零件無需機加工就可使用。系統在終端用戶處運行無故障。

獲獎原因：

- 取代塑料部件
- 實現了4倍的模具壽命
- 更高的強度和精度
- 無須機加工

本文來自：輕量化技術網，《壓鑄周刊》合作伙伴
