“ZEISS 可變策略編輯器”是自ZEISS CALYPSO 7.0(2020)版本軟件中新增的一亮點功能。

用戶可以定義自己的測量策略規則，該功能允許后續分配測量策略到元素。元素預定義策略的分類和條件可以通過對話框來定義。

ZEISS可變策略編輯器通過使用圖形界面，可以很容易地創建自定義的預設測量策略，同時也可以應用到現有的測量程序中，提高編程效率。

風電軸承和滾子，作為風電軸承中的關鍵部件，是支撐風力發電機旋轉部件（如風輪和發電機轉子）的重要元件。這類工件的特點是尺寸類似大小各不相同。

通常，這類工件可以使用PCM功能編寫測量程序，以實現降本增效。

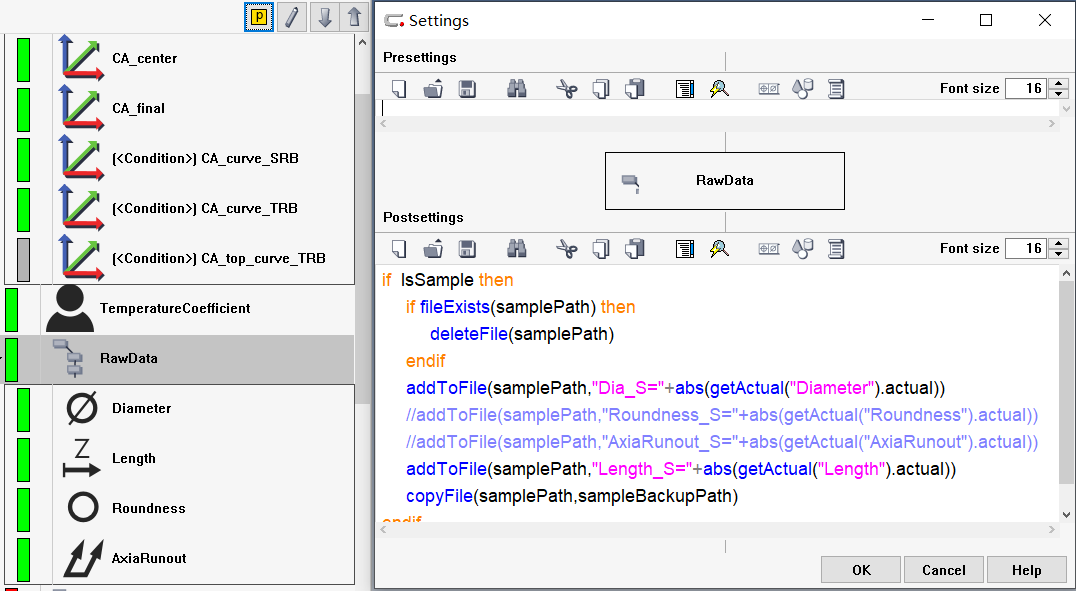

上圖展示了一部分程序界面，如果我們沒有PCM模塊，可否實現根據零件的尺寸設置測量策略的功能呢？答案是可以的！

軟件中默認提供了6種通用策略，他們根據不同的探頭類型分為功能性檢查和過程能力分析類檢測，它們只能調用，不可編輯。

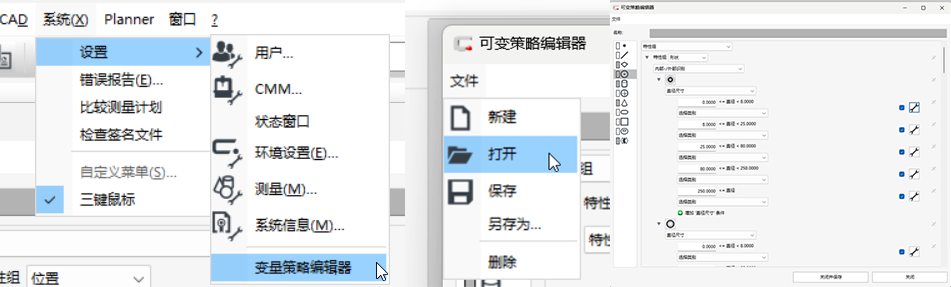

我們找到系統-設置-變量策略編輯器，打開可變策略編輯器，點擊左上角的文件，這里可以打開上述6個策略，也可以創建適用于我們?nèi)粘９ぷ鞯牟呗浴?/p>

以上圖為例：當我們想測量圓的時候，輸出特性為圓度，不同直徑的圓可以指定不同的點數。

最后我們可以將設定好的策略另存，這樣就可以隨時調用了。

* 注：ZEISS 可變策略編輯器僅限于ZEISS CALYPSO 2020或更新版本。
