在精密測量中，你是否曾為復雜工件的尺寸計算而頭疼？

面對大量相似工件，重復編程是否耗費了你大量時間？

曲面特征的陣列測量是否一直是個難題？

多臺設備間的程序管理又是否讓你感到困擾？

ZEISS CALYPSO軟件，始終關注你在實際測量中的每一個挑戰。從2017到2024，我們持續升級，帶來更智能、更高效的測量解決方案——無論是保持架的等分差計算、風電軸承的參數化編程，還是曲面陣列與程序比對，ZEISS CALYPSO都能幫你輕松應對，讓測量更簡單、更可靠。

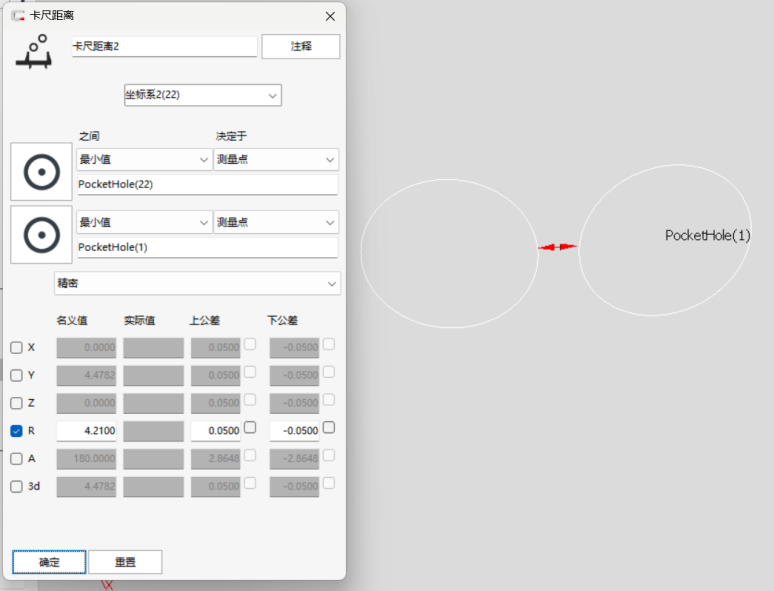

功能1卡尺距離功能（2017版本新增）

功能場景

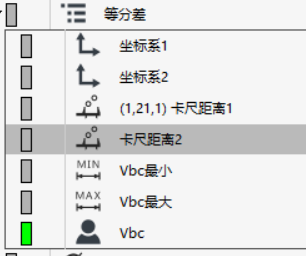

2016以前的版本只能給出圓心之間的距離，想要求邊緣的最大最小距離需要通過其他方式，保持架有一個尺寸叫做等分差，求每相鄰兩個兜孔之間的最大與最小距離，以前我們只能通過構造名義極值點，然后輸出兩點距離的方式測量這個尺寸，現在可以直接用卡尺距離功能，實現起來簡單且直接。

功能價值

在能源行業的保持架這類工件測量中，卡尺距離的使用極大的簡化了編程思路。

功能2可變策略編輯器（2020版本新增）

功能場景

對于風電軸承這類工件，尺寸類似大小不同，且數量較多，如果為每個工件編程，這將是很大的工作量，常規的解決方法是用PCM功能編寫參數化程序，但是并非所有客戶都有能力用好PCM，可變策略編輯器在一定意義上彌補了PCM上手難的問題，讓條件可視化。

功能價值

ZEISS 可變策略編輯器通過使用圖形界面可以很容易地編輯，可以很容易地創建自定義的預設測量策略，同時也可以應用到現有的測量程序中，提高編程效率，對沒有PCM模塊并且對參數化編程有一定需求的用戶非常友好。

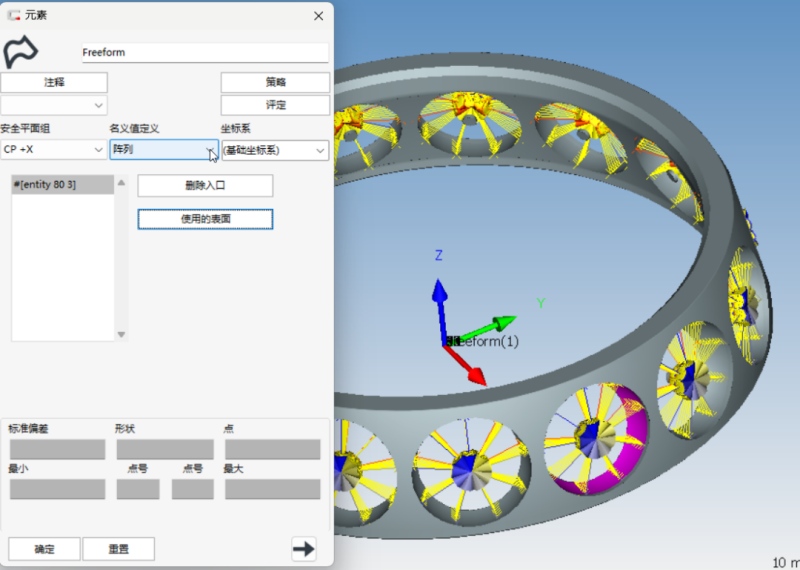

功能3自由曲面陣列（2024版本新增）

功能場景

以前，曲面是無法陣列的，如果想測量陣列的曲面特征只能做輔助坐標系單獨創建，或者使用曲線代替曲面，從CALYPSO 2024開始，可以應用自由曲面元素的陣列設置。能源行業的保持架有一個尺寸是兜孔的輪廓，這類尺寸要么不測，要么用曲線代替，現在可以直接用自由曲面做陣列測量。

功能價值

曲面如同其他元素一樣，可以實現陣列，這大大減少了的曲面的編程工作量。

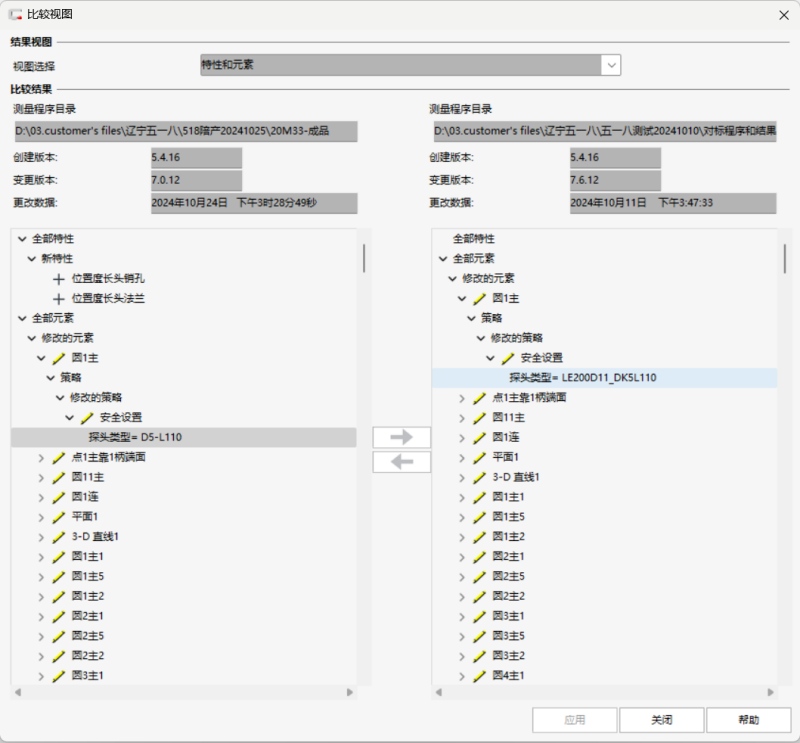

功能4比較測量程序（2019版本新增，2020版本優化）

功能場景

不少客戶擁有不止一臺蔡司三坐標，測量程序的管理是質量管理工作上非常重要的一環，為了統一程序中的參數設置，以前需要分別打開單獨的程序然后記錄更改項，或者將兩臺工作站放到一起，兩邊同時打開程序做比對，現在可以使用比較測量程序這個功能，在一個工作站中實現兩個程序的比較，不但可以檢查出程序中特性的數量還能將元素測量策略的差異標記出來。

功能價值

不必浪費過多的精力在查找程序的差異上面，發現差異也可以在比較視圖窗口下一鍵同步程序，這在質量管理上是非常實用的功能。
